Struttura e funzionamento
dell’intercooler
In quasi tutte le vetture moderne equipaggiate con propulsori
sovralimentati, è ormai presente un dispositivo chiamato “intercooler”.
Spesso la sua definizione è ignota alla maggior parte dei lettori e
rimane uno dei tanti misteri delle sempre più complesse schede tecniche.
Eppure non si tratta di un argomento particolarmente inaccessibile.
Infatti, ogni vettura sovralimentata, dispone, come è noto, di un
compressore che invia ai cilindri, ad ogni ciclo, una quantità di aria
superiore a quella che potrebbe essere aspirata autonomamente in quelle
date condizioni ambientali. Per essere ancora più chiari: il volume dei
cilindri rimane invariato, ma aumenta la quantità di aria immessa al
loro interno (ossia la densità) in modo da poter bruciare più carburante
e garantire cicli del motore più vigorosi.
Non basta, però, immettere nuovamente i gas combusti all’interno del
cilindro; bisogna garantire anche che questi subiscano il giusto
raffreddamento. A questo provvede, appunto, l’intercooler, che riesce ad
abbassare la temperatura di parecchi gradi (a seconda dei casi da 60° a
110°C). Questo processo è fondamentale poiché la fisica insegna che il
riscaldamento delle molecole comporta una diminuzione della densità, un
parametro che, come detto prima, deve essere tanto più elevato quanto
maggiori sono le prestazioni che si intendono raggiungere.
Per dovere di cronaca, bisogna tenere presente che il riscaldamento
dell’aria è inversamente proporzionale al rendimento e direttamente
proporzionale alla pressione di sovralimentazione del compressore. Ecco
spiegato il motivo per cui diventa fondamentale disporre di un
compressore con un elevato rendimento. Non si può, invece, limitare
troppo la pressione di sovralimentazione che, nei moderni motori ad alte
prestazioni, tende a raggiungere valori davvero impressionanti; insomma,
l’intercooler è proprio necessario e senza il suo importante contributo
non si riuscirebbe affatto ad incrementare la PME, e quindi la potenza.
Si potrebbe obiettare che, dati alla mano, un abbassamento della
temperatura di 10°C comporta, al massimo, un aumento di potenza
nell’ordine del 2-3%. Certo, ma c’è un’altra ottima ragione per ridurre
la temperatura dell’aria fornita ai cilindri: le sollecitazioni termiche
a cui sono sottoposti i componenti (fra tutti valvole e pistoni)
crescono in maniera esponenziale con l’aumentare della temperatura
dell’aria immessa nei cilindri; inoltre, nei motori a benzina, il
raffreddamento della carica riduce il rischio di detonazione, che è
determinato proprio dalle notevoli differenze fra la temperatura
dell’aria esterna e interna al motore…

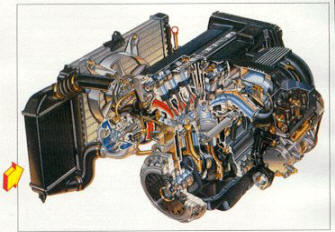

Spiegata la funzione, veniamo ora alla descrizione tecnica degli
intercoolers. Essi sono dei veri e propri scambiatori di calore che
possono essere del tipo aria-aria o aria-acqua.
Quelli aria-aria sono ancora oggi i più diffusi per via della loro
semplicità. Il corpo centrale è costituito da una specie di radiatore
per il raffreddamento; esso è collegato a due vaschette e a condotti in
lega di alluminio (materiale leggero e ad elevata conduttività termica)
che permettono di convogliare e distribuire l’aria nei cilindri.
Normalmente vengono collocati a lato del radiatore dell’acqua o subito
davanti a questo, in modo da essere investiti liberamente dal flusso
d’aria proveniente dall’esterno. Ovviamente, la loro dimensione può
variare anche di molto a seconda della quantità d’aria che deve essere
trattata.
Gli intercoolers aria-acqua, invece, si caratterizzano per la
presenza di un liquido di raffreddamento che circola all’interno di un
apposito radiatore ed autonomi circuiti (ormai completamente distinti da
quelli per il raffreddamento) grazie all’azione di una o due pompe
elettriche. Il vantaggio di questi dispositivi risiede nel fatto che non
hanno bisogno di una superficie particolarmente ampia per raccogliere
grandi quantità d’aria; il raffreddamento, infatti, è garantito
essenzialmente dal liquido refrigerante: ciò permette di ridurre
notevolmente gli ingombri, facilitando il lavoro degli ingegneri che
spesso sono costretti a progettare soluzioni complicate per guadagnare
preziosi centimetri all’interno del vano motore. D’altro canto il
maggior contenuto tecnologico viene pagato in termini di dispendio
economico.
Chi volesse operare un upgrade al proprio intercooler sappia che
esistono varie possibilità: 1) maggiorare gli intercooler originali; 2)
aggiungere un secondo elemento in serie all'originale; 3) migliorare
l’andamento dei flussi d’aria; 4) montare dei dispositivi che
indirizzano un getto d’acqua nebulizzato sulla superficie dello
scambiatore .
Quest’ultima soluzione è la più efficace ed è stata utilizzata anche
in Formula 1, ma naturalmente è anche la più costosa poiché prevede
l’installazione di appositi circuiti per il passaggio dei getti d’acqua.
(R.M.)
